Rénovation du réseau d'eau en 2013 et en 2016

Une nouvelle canalisation depuis le réservoir

Durant l’automne 2013, la Commune d’Arnex a décidé de poser une nouvelle conduite d’eau entre le réservoir du Crêt de la Pérause et le réseau du village.

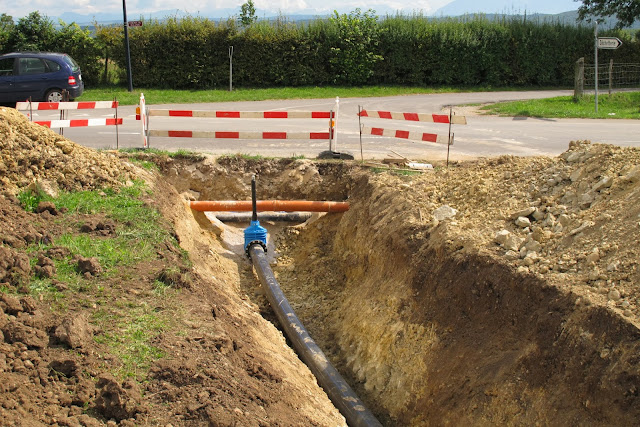

Raccordement de la nouvelle conduite au réseau existant

Ce qui n’est pas un luxe, l’ancienne conduite en fonte datant de 1907 et les vannes de sortie du réservoir ne semblant plus très efficaces. Mais finalement elles ne seront pas changées.


Plan des anciennes conduites de 1907 reliant l’ancien local de pompage au réservoir
Comme nous montre ce plan, il y avait deux conduites en fonte.

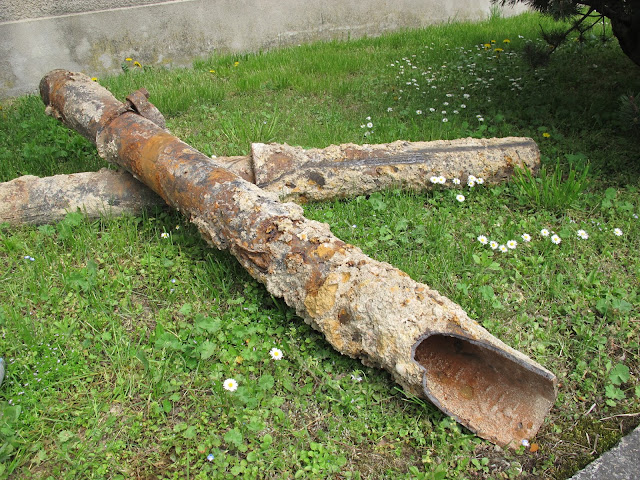

Les deux anciennes conduites de 1907
La conduite de refoulement (montante) amenant l’eau au réservoir d’un diamètre de 80 mm. Et la conduite approvisionnant le village (descendante) d’un diamètre de 150 mm.

Il faut rappeler que depuis 1949, le pompage situé vers la cantine ne fonctionne plus. Il a été remplacé par celui situé dans le bois de Bioute et qui est relié au réservoir par une conduite en Eternit.


Captage de Bioute de 1949


Branchement de la conduite venant de Bioute, en Eternit , juste devant l’entrée du réservoir

La conduite de refoulement partant de la cantine est donc devenue inutile.
Mais il faut rappeler que capter l’eau de la nappe phréatique du bois de Bioute ne se fit pas sans mal.
Le premier puits creusé en 1949 est rapidement colmaté par des arrivées de limon et se révèle insuffisant, il en sera de même avec le second puits creusé en 1958 à 25 mètres de profondeur,  mais qui ne donnera jamais  assez d’eau.
Fort heureusement, en 1964, on creuse un troisième puits, mais horizontal situé à 7 mètres de profondeur.
.

Schéma du puits de Bioute de 1964

Cette fois, l’endroit choisi et la technique étaient adéquats car depuis 50 ans, ce captage fournit au village d’Arnex de l’eau en suffisance, soit entre 50 et 60'000 m3 par an
Bien sûr le niveau du puits varie : élevé au printemps et bien plus bas en automne, particulièrement lors des années sèches.


Pose de la nouvelle conduite de 2013



Elle mesure environ 360 m et comme son tracé croise la ligne de chemin de fer, il a fallu utiliser un pousse-tubes.


Pousse-tube sous la voie ferrée


Creuse de la fouille devant le réservoir



La nouvelle canalisation s'approche du réservoir



Sur cette image, on voit bien comment le tuyau en Eternit venant de Bioute en 1948 a été raccordé au réservoir


11 nov 2013 :Raccordement provisoire sur l'ancienne conduite, au pied du réservoir


Préparation du raccord à la vanne du réservoir



Sur la gauche, la nouvelle conduite attend d'être raccordée

La dernière soudure

Vendredi 12 novembre 2013 à 15 h. , la conduite est enfin reliée au réservoir par une dernière soudure






Dernière soudure terminée, par l'entreprise Mamie

Et maintenant il reste encore à couper l'ancienne conduite à la base, vers la route, et à supprimer l'alimentation provisoire du réseau par le tuyau de pompier.


La vieille conduite en fonte entre la route et le réservoir est fracassée et vidée


Raccord de la maisonnette "à Bélaz" sur l’extrémité de la conduite.
La nouvelle conduite est introduite dans l'ancienne conduite qui continue ainsi à être utile



Devant le réservoir, la fouille est peu à peu  comblée

Et avant 1907 ?
Avant le réseau d’eau installé en 1907, l’approvisionnent du village était assuré par quelques puits et les fontaines.

Le puits du village


Le puits qui figure sur le plan de 1808

Un puits transformé en 1844 par un grand réservoir sur lequel fut construit un petit bâtiment.


Ancien abattoir construit sur le réservoir

Actuellement un appartement occupe l’étage, mais jusqu’en 1921 il y avait une classe d’école.

L’abattoir ne correspondant plus aux normes en vigueur, a fait place au matériel des pompiers.
Pour être complet il faut ajouter que plusieurs fermes et maisons avaient leur puits particulier, en particulier au quartier de la gare


Les fontaines


Fontaine du bas du village avec un bassin de calcaire de 1831  et un bassin en granit de 1860

Les quatre fontaines étaient approvisionnées par les sources du Pré des Puits grâce  des canalisations en bois, en grès, puis en fonte. Des conduites qui suivent la pente de la combe de Brion jusqu’au village
Depuis 1948-1949, l’eau des sources de l’étang qui n’est plus utilisé pour le réseau, complète l’apport du Pré des Puits et arrive aussi aux fontaines.


Un nouveau tronçon remis à neuf en avril 2016

En avril 2016, la Municipalité poursuit la rénovation des anciennes conduites d' eau en fonte posées en 1907.




De 1907 à 2016 toute l'eau du bas du village passait par ces anciennes conduites en fonte


Il s'agit du tronçon allant de l'ancienne fromagerie jusqu'au dessus du Moulin.

Nouvelles conduites posées en avril 2016


Et fort heureusement on profite de la fouille pour poser d'autres tubes pour l'électricité, le téléréseau et autres.


La tranchée se remplit de tubes divers


Mais nous ne serons plus là pour savoir si ces nouvelles canalisations pourront durer  aussi longtemps que les premières !
